Guľový ventil namontovaný na konci BW

Predstavenie produktu

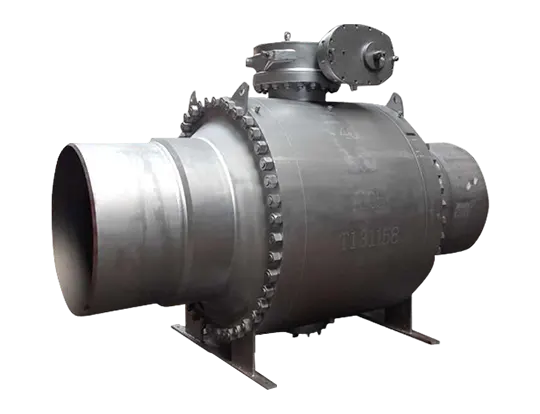

Guľový ventil LYV® BW namontovaný na konci čapu systematicky rieši tesniace a konštrukčné problémy vysokotlakových potrubí prostredníctvom dvoch návrhov jadra. Vysokovýkonný guľový ventil namontovaný na tupo je spojený zváraním na tupo a integruje sa do potrubia, aby sa dosiahlo trvalé tesnenie s nulovým únikom.  Jeho jedinečná štruktúra koncového podporného bodu môže nasmerovať obrovské napätie spôsobené tepelnou expanziou a kontrakciou, vlastnou hmotnosťou a vibráciami potrubia na vonkajší základový rám, čím účinne chráni telo ventilu a vnútorné tesnenia pred deformáciou alebo poškodením. Táto konštrukcia zaisťuje dlhodobú stabilnú prevádzku ventilu v kritických a drsných prostrediach, ako sú elektrárne, diaľkové petrochemické potrubia a pobrežné plošiny, čím sa výrazne zvyšuje bezpečnosť a životnosť celého potrubného systému.

LYV®️ Guľový ventil namontovaný na čape na tupo ako vysokovýkonný produkt, ktorý spĺňa medzinárodné štandardy ako API-6A, API-6D, ASME-B16.34, ISO-17292 a ďalšie.  LYV®️ Guľový ventil namontovaný na čape získal požiarnu certifikáciu API-6FA, čo dokazuje, že produkt má kapacitu na použitie pre rôzne požadované požiarne bezpečné aplikácie.  LYV®️ ako výrobca na výrobu guľového ventilu namontovaného na čape vyrába guľový ventil namontovaný na čape NPS 2” až NPS 48”, maximálny tlak môže dosiahnuť 2500 LB.  Okrem toho má LYV®️ podmienky a skúsenosti na výrobu nízkoteplotného guľového ventilu namontovaného na čapoch.  Kontaktujte nás pre viac informácií.

Špecifikácie

Vlastnosti

■  K dispozícii je mäkké alebo kovové sedadlo

■  Pevná loptička

■  Pripojovacia plocha RF,RTJ,BW

■  Dvojdielne alebo trojdielne telo

■  Obojsmerné pevné vypínanie

■  Nulový únik

■  Dvojité blokovanie a krvácanie (DBB) / Dvojitá izolácia a krvácanie (DIB)

■  Požiarna ochrana.

■  Konštrukcia s nízkym prevádzkovým momentom

■  Dizajn stonky proti vyfúknutiu

Guľový ventil LYV® BW BW namontovaný na konci je priemyselný ventil špeciálne navrhnutý na zvládanie náročných pracovných podmienok. "BW" znamená, že jeho dva konce sú spojené zváraním na tupo a môžu byť privarené k rúre, aby vytvorili trvalý celok. "Inštalácia koncovej podpery" sa týka rozšírenia nezávislej pevnej podpernej konštrukcie na hnacom konci ventilu. Táto kombinovaná konštrukcia má za cieľ dosiahnuť absolútne utesnenie potrubného spojenia a súčasne izoláciu od napätia tela ventilu.

Jeho pracovný princíp je rozdelený do dvoch krokov: Po prvé, port na zváranie na tupo ventilu je privarený k potrubiu, aby sa vytvorilo trvalé spojenie bez úniku. Po druhé, kľúčová konštrukcia "koncového oporného bodu" je nezávisle pripevnená k vonkajšiemu základu. Keď potrubie generuje obrovský ťah v dôsledku tepelného namáhania, vlastnej hmotnosti alebo vibrácií, tento oporný bod bude aktívne znášať a viesť tieto vonkajšie sily, čo im umožní obísť presný driek ventilu a tesniaci systém vo vnútri ventilu a priamo sa preniesť do vonkajšej konštrukcie. Tak zaisťuje, že ventil môže byť stále stabilne a flexibilne otváraný a zatváraný, keď je vystavený deformácii potrubia, a udržiavať dlhodobé utesnenie.
