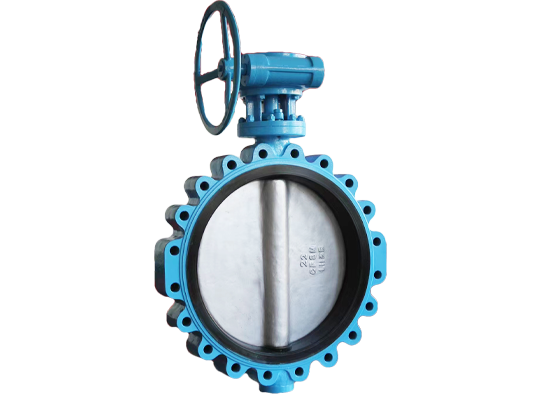

Koncentrický škrtiaci ventil

LYV® Concentric Butterfly valve je vyrobený podľa najvyšších štandardov, podporených naším záväzkom kvality a dokonalosti. Používame pokročilé výrobné procesy a prísnu kontrolu kvality, aby sme zabezpečili, že každý ventil spĺňa alebo prekračuje priemyselné štandardy. Naše ventily majú výnimočnú kvalitu a prekonávajú podobné produkty v tomto odvetví z hľadiska životnosti, výkonu a spoľahlivosti.

Odoslať dopyt

Predstavenie produktu

LYV® je profesionálny dodávateľ koncentrických klapiek v Číne. S 30-ročnými profesionálnymi výrobnými skúsenosťami, ktoré sa spoliehajú na pokročilé CNC spracovanie a prísnu kontrolu kvality, zaisťuje, že ventily spĺňajú vysoké priemyselné štandardy z hľadiska odolnosti, spoľahlivosti tesnenia a efektívnosti dodávky. Naše klapky sú precízne vyrobené a dodržiavame prísne výrobné normy. Náš predajný tím sa zaviazal poskytovať personalizované služby. Prispôsobíme riešenia koncentrických klapiek tak, aby vyhovovali vašim špecifickým požiadavkám a očakávaným aplikáciám.

Tento koncentrický škrtiaci ventil s prírubovým koncom má klasickú centrálne symetrickú štruktúru. Vďaka koncentrickému dizajnu drieku ventilu a klapky dosahuje rýchle otváranie a zatváranie, ako aj stabilné uzatváranie. Sedlo ventilu je vyrobené z vysokovýkonného elastického materiálu, ktorý tvorí tesné vytláčacie tesnenie, keď je klapka zatvorená, čím sa za normálnych teplotných a tlakových podmienok zabezpečuje nulový únik. Štruktúra je jednoduchá a prietokový odpor je extrémne nízky, vďaka čomu je obzvlášť vhodný pre úpravu vody, HVAC a všeobecné priemyselné potrubné systémy.

Špecifikácie

Rozsah veľkostí:

NPS 2”-48”; DN50-DN1200

Nominálny tlak:

150 LB-600 LB; PN6-PN64

Rozsah teplôt:

-69℃~825℃（závisí od dizajnu a materiálu）

Ukončiť pripojenia:

Príruba; Tupý zvar; oblátka; Lug-wafer

Materiály tela:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiály disku:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Tesniaci materiál:

VITON/NBR/EPDM

Materiály sedadla:

Integrálny; 304/316/STL prekrytie.

Materiály stonky:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4 PH;

Štandard dizajnu a výroby:

API 609

Štandardná osobná komunikácia:

EN558-1

Štandard koncového pripojenia:

ASME B16.4

Štandard testovania a kontroly:

API 598

Vlastnosti

■ Kompaktná veľkosť a nízka hmotnosť

■ Jednoduchá údržba

■ Nákladovo efektívne

■ Flexibilné ovládanie

Čo je koncentrický škrtiaci ventil:

Motýľový ventil je typ štvrťotáčkového ventilu, ktorý riadi prietok vody otáčaním páky alebo rotora na vrchu ventilu. Najbežnejšie používaným typom je koncentrická škrtiaca klapka, tiež známa ako škrtiaca klapka s nulovým predpätím, kde vreteno aj kotúč sú umiestnené v strede telesa ventilu. Na riadenie toku média využíva otočný disk, čo má za následok menší odpor vďaka tenkosti disku.

Ako to funguje (tesnenie):

Koncentrický škrtiaci ventil funguje nastavením uhla otvorenia kotúča ventilu na reguláciu prietoku média. Keď je kotúč rovnobežný s dráhou toku, médium môže prechádzať bez prekážok a ventil je úplne otvorený. Keď je kotúč kolmý na dráhu toku, úplne blokuje tok a ventil je úplne uzavretý. Otáčaním drieku ventilu môžete meniť uhol disku a tým regulovať prietok. V zatvorenej polohe okraj kotúča tesne tlačí na tesniaci krúžok na vnútornej stene telesa ventilu. Elastické vychýlenie tesniaceho krúžku vytvára tesnenie zabraňujúce úniku média.

Prečo si vybrať ventily LYV®️:

Vyrábame prírubový koncentrický škrtiaci ventil už viac ako 30 rokov. Dielňa má rozlohu 13 000 metrov štvorcových a vlastní viac ako 50 pokročilých CNC strojov. Naši inžinieri a produkčný tím zaistia, že vaša objednávka bude doručená vo vysokej kvalite a najrýchlejšie. Staráme sa aj o dopravu ventilov. Sústredný motýľový ventil sa obalí bublinkovými vreckami alebo papierom, aby sa zabezpečilo, že sa farba nepoškodí. Ventil sme tiež upevnili preglejkovou tyčou po vložení ventilu do krabice. Preglejkové puzdro bude natreté potrebným označením, aby sa zabezpečilo, že sa ventil počas prepravy nepoškodí.

Aký je rozdiel medzi koncentrickým a excentrickým klapkovým ventilom:

Porovnávacia dimenzia	Koncentrický motýľový ventil (Centerline Butterfly Valve)	Excentrický škrtiaci ventil (jednoduchý/dvojitý/trojitý excentrický)
Základná štruktúra	Stredy drieku, disku a tela ventilu sú zarovnané.	Stred drieku je odsadený od stredu kotúča a/alebo telesa ventilu.
Princíp tesnenia	Kompresné/škrabacie tesnenie: Spolieha sa na kotúč deformujúci sedlo; konštantné trenie počas prevádzky.	Off-Seat/No-Friction Tesnenie: Kotúč sa pri otváraní rýchlo oddelí od sedadla a stlačí sa až pri zatváraní; minimálne trenie.
Opotrebenie a životnosť	Silné trenie vedie k rýchlejšiemu opotrebovaniu a kratšej životnosti.	Výrazne znížené trenie má za následok menšie opotrebovanie a podstatne dlhšiu životnosť.
Vhodné aplikácie	Nízky tlak, teplota okolia, všeobecné požiadavky na tesnenie (napr. úprava vody).	Širší rozsah. Dvojitý excentr: Stredná teplota a tlak. Triple Excentric: Vysoká teplota, vysoký tlak, kritické tesnenie (napr. kľúčové potrubia v ropnom a plynárenskom priemysle, chemickom priemysle).
Tesniace materiály	Predovšetkým mäkké tesnenia (guma, PTFE), obmedzené teplotou.	Širší výber. Dvojitý/trojitý excentr môže používať kovové tvrdé tesnenia, odolné voči vysokým teplotám.
Prevádzkový krútiaci moment	Vyšší moment odtrhnutia; prevádzka je relatívne náročnejšia.	Nižší prevádzkový krútiaci moment; jednoduchšia a ľahšia obsluha.
