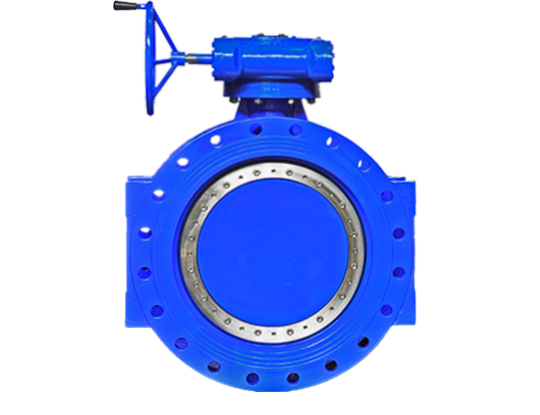

Motýľový ventil s dvojitým posunutím a pružným sedlom

Úvod
Fotografie
Stanovenie cien

Predstavenie výrobku

LYV®️ využíva dizajn s dvojitým odsadením v pružne sedlovej klapke. Dizajn s dvojitým odsadením môže znížiť kompresiu medzi tesniacim krúžkom a sedlami počas prevádzky ventilu. Zlepšite životnosť ventilu. LYV®️ dvojito posunutá pružná sedlová klapka má na sedle tela privarenú zliatinu niklu. Vďaka tejto konštrukcii má ventil nízky koeficient trenia pri otváraní a zatváraní ventilu. A chráňte sedadlo, ktoré nebude poškodené časticami v médiu. LYV®️ aj s ohľadom na požiadavky väčšiny našich zákazníkov navrhli nožičky a zdvíhacie oká tak, aby boli vhodné na sklad. LYV®️dvojitý offsetový pružný sedlový škrtiaci ventil široko používaný v aplikáciách zásobovania vodou, komunálnych projektoch a čistení odpadových vôd po celom svete. Pre viac informácií kontaktujte náš predaj.

technické údaje

Rozsah veľkostí:

NPS 2” – 56”; DN150-DN1400

Nominálny tlak:

150 LB; PN6-PN40

Rozsah teplôt:

-40 ℃ ~ 125 ℃ (závisí od dizajnu a materiál)

Ukončiť pripojenia:

Príruba

Materiály tela:

GGG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB;

Materiály disku:

GG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB; ASTM A351 CF8/CF8M

Tesniaci materiál:

EPDM; VITON

Materiály sedadla:

Integrálne; 13Cr/304/316 prekrytie.

Materiály stonky:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4 PH;

Dizajn a výroba štandard:

API 609

Štandardná osobná komunikácia:

EN558-1

Štandard koncového pripojenia:

ASME B16.4

Test a kontrola štandard:

API 598

Vlastnosti

■ Nulový únik v oboch smeroch

■ Sedadlo EPDM alebo VITON

■ Dvojitý ofsetový dizajn

■ Obojsmerné

■ Dlhodobá životnosť.

■ Manuálne, elektrické alebo pneumatické ovládanie.

■ Nožný stojan a zdvíhacie oko na skladovanie tovaru.

Čo je to dvojito posunutý pružný sedlový škrtiaci ventil:

Dvojité posunutie pružného sedlového škrtiaceho ventilu navrhnutého s dvojitým presadením, pričom kotúč je asymetrický a hriadeľ ventilu je pripevnený k zadnej časti kotúča a niekoľko stupňov od stredovej čiary. Táto konštrukcia umožňuje, aby sa ventil mohol použiť pre dlhodobo udržiavané vodovodné potrubie. Tesniace časti by sa v krátkom čase nepoškodili.

Aký je rozdiel medzi vysokovýkonnou a pružne sedlovou klapkou:

Vysokovýkonný škrtiaci ventil a pružne sedlový škrtiaci ventil sú navrhnuté s dvojitým presadením. Rozdiel medzi nimi je v tom, že vysokovýkonné škrtiace klapky sú bežné v chemickom alebo petrochemickom priemysle vďaka svojmu polymérovému alebo kovovému sedlu. Médiá sú zvyčajne plynné alebo nejaké korozívne. Pružne sedlový škrtiaci ventil, pričom jeho gumové tesnenie sa zvyčajne používa pre neutrálne médium, ako je čistá voda, odpadová voda. Ak potrebujete ventil pre vysokoteplotné alebo korozívne médium. Neodporúčame vám vybrať si pružnú klapku sedla, ale vysokovýkonnú klapku.

Prečo si vybrať ventily LYV®️:

Vyrábame dvojité posunuté pružné sedlové škrtiace klapky už viac ako 30 rokov. Dielňa má rozlohu 13 000 metrov štvorcových a vlastní viac ako 50 pokročilých CNC strojov. Naši inžinieri a produkčný tím sa postarajú o to, aby bola vaša objednávka doručená vo vysokej kvalite a najrýchlejšie. Staráme sa aj o dopravu ventilov. Ventily sa obalia bublinkovými vreckami alebo papierom, aby sa zabezpečilo, že sa farba nepoškodí. Ventil sme tiež upevnili preglejkovou tyčou po vložení ventilu do krabice. Preglejkové puzdro bude natreté potrebným označením, aby sa zabezpečilo, že sa ventil počas prepravy nepoškodí.
