Predstavenie výrobku

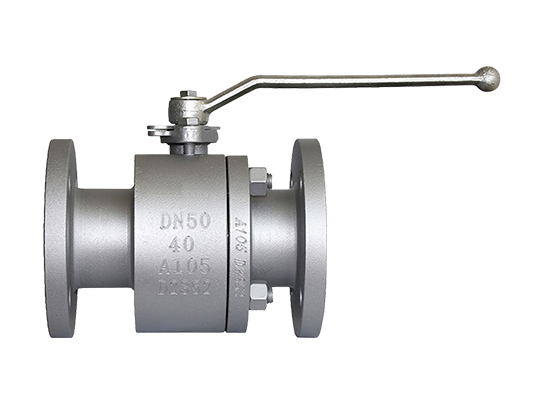

Plávajúce guľové ventily LYV® sú starostlivo navrhnuté tak, aby zaručili vynikajúcu kvalitu a výkon. Výsledkom našich prísnych výrobných procesov a opatrení na kontrolu kvality sú produkty, ktoré prevyšujú podobné ponuky v tomto odvetví. Tieto plávajúce guľové ventily spĺňajú viaceré medzinárodné normy, ako sú API-6A, API-6D, ASME-B16.34 a ISO-17292. Okrem toho získali požiarnu certifikáciu API-6FA, vďaka čomu sú vhodné pre aplikácie vyžadujúce požiarnu bezpečnosť. Plávajúce guľové ventily LYV® sú vybavené vysoko kvalitnými tesniacimi riešeniami, ktoré im umožňujú spoľahlivo fungovať vo vysokotlakovom a vysokoteplotnom prostredí. Ponúkame celý rad možností tesnenia, aby sme splnili rôzne prevádzkové požiadavky. Obráťte sa na náš špecializovaný predajný tím, aby sme prediskutovali vaše špecifické potreby a my vám ušijeme riešenie s plávajúcim guľovým ventilom, ktoré spĺňa vaše jedinečné požiadavky.

technické údaje

Rozsah veľkostí:

NPS 1/2”-10”; DN15-DN250

Nominálny tlak:

150 LB-1500 LB; PN20-PN260

Rozsah teplôt:

-46℃～121℃（závisí od dizajnu a materiál)

Ukončiť pripojenia:

Príruba;.

Materiály tela:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Materiály sedadla:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Materiály lopty:

ASTM A182 F304/F316

Materiály stonky:

ASTM A182 F304/F316

Dizajn a výroba štandard:

API 6D

Štandardná osobná komunikácia:

ASME B16.10/ EN558-1

Štandard koncového pripojenia:

ASME B16.5/ ASME B16.25

Test a kontrola štandard:

API 598

Vlastnosti

■ K dispozícii je mäkké alebo kovové sedadlo

■ Vybavené uzamykacím zariadením, ktoré zabraňuje náhodnému spusteniu ventilu.

■ RF,RTJ, Spojovacia plocha

■ Jednoduchá štruktúra, kompaktná veľkosť a ľahký dizajn.

■ Konštrukcia predstavca proti vyfúknutiu, aby sa predišiel vyfúknutiu predstavca v dôsledku abnormálneho nárastu vnútorného tlaku, čím sa predchádza nehodám.

■ Požiarne bezpečný a antistatický dizajn.

■ Konštrukcia ventilu s úplným otvorom umožňuje jednoduché zapojenie potrubia a má nízky prietokový odpor a vysokú prietokovú kapacitu.

■ Konštrukcia s nízkym prevádzkovým momentom

Čo je plávajúci ventil:

Plávajúci guľový ventil je ventil, kde guľa nie je držaná na mieste pomocou čapu. Pri normálnej prevádzke to spôsobí, že loptička bude mierne plávať po prúde. To spôsobí stlačenie sedacieho mechanizmu pod loptou, ktorá na ňu tlačí. Okrem toho, v niektorých typoch, v prípade nejakej sily spôsobujúcej rozptýlenie mechanizmu sedadla (napríklad extrémneho tepla z ohňa mimo ventilu), guľa bude plávať až do kovového tela, ktoré je navrhnuté tak, aby sa utesnilo proti guli, čím sa zabezpečí trochu bezpečný dizajn.

Ako to funguje (tesnenie):

Plávajúci guľový ventil je bežný typ guľového ventilu. Jeho pracovný princíp spočíva v tom, že samotná guľa nie je v priamom kontakte s telesom ventilu, ale tesní proti ventilovým sedlám. Keď je ventil otvorený, guľa sa môže voľne vznášať pod vplyvom toku média, čím sa znižuje trenie medzi guľou a sedlami ventilu. Pretože guľa môže voľne plávať, ventilové sedlá musia mať určitú vôľu a táto konštrukčná konštrukcia dáva plávajúcemu guľovému ventilu vynikajúci tesniaci výkon.

Prečo si vybrať ventily LYV®️:

Guľový ventil vyrábame už viac ako 30 rokov. Dielňa má rozlohu 13 000 metrov štvorcových a vlastní viac ako 50 pokročilých CNC strojov. Naši inžinieri a produkčný tím sa postarajú o to, aby bola vaša objednávka doručená vo vysokej kvalite a najrýchlejšie. Staráme sa aj o dopravu ventilov. Ventily sa obalia bublinkovými vreckami alebo papierom, aby sa zabezpečilo, že sa farba nepoškodí. Ventil sme tiež upevnili preglejkovou tyčou po vložení ventilu do krabice. Preglejkové puzdro bude natreté potrebným označením, aby sa zabezpečilo, že sa ventil počas prepravy nepoškodí.

Hlavné vonkajšie a spojovacie rozmery

Dátum		Revízia							Vyplnené podľa	Skontrolované	Publikovať podľa
2024-apríl-03		Prvý problém							Frank	Lee	Frank

NPS	DN	L	D	D1	D2	f	b	Z-Фd	H	W	Hmot. (kg)
NPS	DN	L	D	D1	D2	f	b	Z-Фd	H	W	Hmot. (kg)
PN16
-	15	115	95	65	45	-	16	4-F14	78	130	2.2
-	20	120	105	75	58	-	18	4-F14	84	130	2.8
-	25	125	115	85	68	-	18	4-F14	95	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	150	180	5.5
-	50	150	165	125	102	-	20	4-F18	170	200	7.3
-	65	170	185	145	122	-	20	4-F18	195	240	11.7
-	80	180	200	160	138	-	20	8-F18	215	240	13.4
-	100	190	220	180	158	-	20	8-F18	250	280	15.7
-	125	325	250	210	188	-	22	8-F18	265	300	32.5
-	150	350	285	240	212	-	24	8-F22	270	300	42.5
-	200	400	340	295	268	-	26	12-F22	330	350	70
-	250	450	405	355	320	-	30	12-F26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-F14	103	130	2.2
-	20	120	105	75	58	-	18	4-F14	112	130	2.8
-	25	125	115	85	68	-	18	4-F14	123	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	156	180	5.5
-	50	150	165	125	102	-	20	4-F18	172	200	7.3
-	65	170	185	145	122	-	22	8-F18	197	240	11.7
-	80	180	200	160	138	-	22	8-F18	222	240	13.4
-	100	190	235	190	162	-	24	8-F22	253	280	15.7
-	125	325	270	220	188	-	26	8-F26	275	300	32.5
-	150	350	300	250	218	-	28	8-F26	286	300	42.5
-	200	400	360	310	278	-	30	12-F26	340	350	70
-	250	450	425	370	335	-	32	12-F30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-F14	103	130	-
-	20	120	105	75	58	-	18	4-F14	112	130	-
-	25	125	115	85	68	-	18	4-F14	123	160	-
-	32	130	140	100	78	-	18	4-F18	150	160	-
-	40	140	150	110	88	-	18	4-F18	156	180	-
-	50	150	165	125	102	-	20	4-F18	172	200	-
-	65	170	185	145	122	-	22	8-F18	197	240	-
-	80	180	200	160	138	-	22	8-F18	222	240	-
-	100	190	235	190	162	-	24	8-F22	253	280	-
-	125	325	270	220	188	-	26	8-F26	275	300	-
-	150	350	300	250	218	-	28	8-F26	286	300	-
-	200	400	375	320	285	-	34	12-F30	340	350	-
-	250	450	450	385	345	-	38	12-F33	470	400	-
150 LB
1/2	15	108	90	60.3	34.9	2	8	4-F16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-F16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-F16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-F16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-F16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-F19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-F19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-F19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-F19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-F22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-F22.5	762	350	155
300 LB
1/2	15	140	95	66.7	35	2	12.7	4-F16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-F19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-F19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-F19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-F22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-F19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-F22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-F22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-F22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-F22.5	711	400	98
600 LB
1/2	15	165	95	66.7	34.9	7	14.3	4-F16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-F19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-F19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-F19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-F22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-F19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-F22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-F22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-F22.5	568	400	75

Dokonca aj údajový list prešiel korektúrou nášho inžinierskeho tímu. Nie sú však vylúčené nepredvídané chyby pri manuálnom zadávaní. Tento hárok nebolo možné použiť ako spustiteľný dokument. Pre technickú podporu nám pošlite svoje špecifikácie e-mailom. Naši inžinieri nakreslia výkresy podľa vašich špecifikácií
