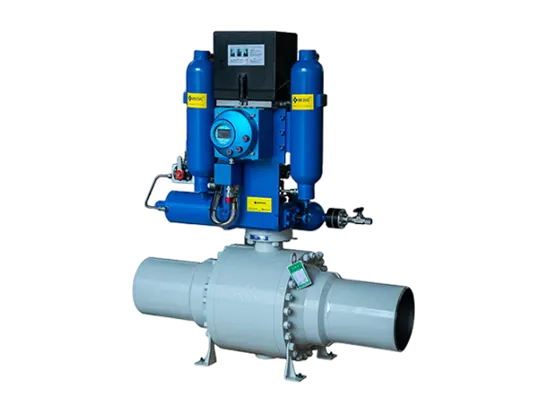

LYV®️ Plynovo-olejový plne zváraný guľový ventil cez samočinný pohon. Tlakom média samotného potrubia sa ventil otvára a zatvára. Produkt priamo využíva zemný plyn vo vnútri potrubia ako prívod vzduchu do pneumatického. Celý systém je navrhnutý pre vysoký tlak. Proces filtrovania pomocou prívodu vzduchu bez dekompresie. Plyn priamo do plynovej nádrže a komponentov vysokotlakového regulačného ventilu. Pôsobením riadiaceho signálu vstupuje vysokotlakový riadený plyn do zodpovedajúceho okruhu plyn/kvapalina. A na princípe izobarického prenosu kvapalného média realizovať synchrónny prenos plyn/kvapalina, pôsobiaci na hydraulický valec hnacieho zariadenia ventilu a ovládajúci ventil.
LYV®️ Plynovo-olejový plne zváraný guľový ventil cez samočinný pohon. Tlakom média samotného potrubia sa ventil otvára a zatvára. Produkt priamo využíva zemný plyn vo vnútri potrubia ako prívod vzduchu do pneumatického. Celý systém je navrhnutý pre vysoký tlak. Proces filtrovania pomocou prívodu vzduchu bez dekompresie. Plyn priamo do plynovej nádrže a komponentov vysokotlakového regulačného ventilu. Pod pôsobením riadiaceho signálu vstupuje vysokotlakový riadený plyn do zodpovedajúceho okruhu plynu/kvapaliny. A na princípe izobarického prenosu kvapalného média realizovať synchrónny prenos plyn/kvapalina, pôsobiaci na hydraulický valec hnacieho zariadenia ventilu a ovládajúci ventil.
Plne zváraný guľový ventil LYV®️ Gas-over-Oil môže automaticky monitorovať tlak v potrubí, aby sa dosiahol automatický uzáver. Princíp činnosti je jednoduchý, ovládanie je bezpečné a spoľahlivé. A dokáže zvládnuť drsné podmienky vonkajšieho počasia. Produkt môže znížiť riziko nehôd a zabrániť ďalšej expanzii katastrof v aplikáciách diaľkového prepravného potrubia a potrubia pre nebezpečné chemické látky.
Typ mechanizmu: Scotch Yoke |
Použiteľný rozsah tlaku prívodu vzduchu: 0,4-16Mpa |
Použiteľný rozsah média prívodu vzduchu: Nekyslé plyny ako vzduch, dusík alebo zemný plyn |
Použiteľný rozsah okolitej teploty: -30℃~100℃, -55~150℃ (voliteľné) |
Trieda ochrany: IP68 |
Trieda odolná voči výbuchu: Exd IIC T4/T6 |
Príslušenstvo: Koncový spínač, polohovadlo, elektrický konektor |
Rozhranie signálu: USB/RS232/485 |
Zdroj: Vysokoenergetická batéria, solárny, externý zdroj energie. |
Použiteľný typ ventilu: Guľový ventil / škrtiaci ventil |
Použiteľný rozsah veľkostí ventilov: DN50~DN600 |
Použiteľný rozsah tlaku ventilu: 150LB~1500LB, PN10~PN250 |
Štandard pripojenia: ISO 5211 |
|
■ A: Viacsmerové manuálne čerpadlo
■ B: Diaľkovo-miestny izolačný ventil radenia
■ C: Plne zváraný hydraulický valec
■ D: Pneumatický regulačný ventil
■ E: Zásobník plynu/kvapaliny
■ F: Pozície
■ G: Mechanická štruktúra paralelného strmeňa
■ H: Izolačný filter
