Predstavenie výrobku

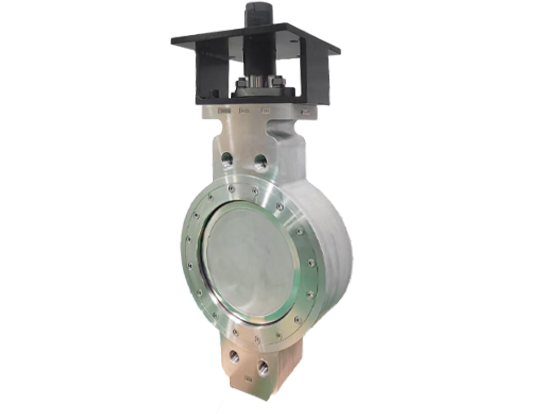

Vysokovýkonná klapka LYV® využíva dvojitý odsadený kotúč s dizajnom plávajúceho sedla, dokáže vydržať tlak prichádzajúci z oboch strán potrubia a zachováva si vynikajúci tesniaci výkon. LYV®️ Vysoko výkonné škrtiace ventily sú k dispozícii pre doštičkové, prírubové a koncové spojenia. V závislosti od vlastností média a teploty zvážte v konkrétnych aplikáciách. Sedadlo je možné vybrať z PTFE, RTFE, FKM, PEEK alebo kovového sedadla ako Inconel, alebo nerezovej ocele s chrómovou zliatinou alebo STL povlakom. Ak potrebujete akúkoľvek technickú podporu alebo sa chcete dozvedieť viac informácií, kontaktujte nás.

technické údaje

Rozsah veľkostí:

NPS 2”-48”; DN50-DN1000

Nominálny tlak:

150 LB-600 LB; PN16-PN40

Rozsah teplôt:

-29℃～250℃（závisí od dizajnu a materiál)

Ukončiť pripojenia:

Príruba; oblátka; Lug

Materiály tela:

ASTM A216 WCB; ASTM A352 LCB; ASTM A351 CF8/CF8M;

Materiály sedadla:

PTFE/RPTFE/FKM/PEEK; INCONEL; 304/316+STL; 304/316+Kr

Materiály disku:

ASTM A351 CF8/CF8M/CF3/CF3M

Materiály stonky:

ASTM A182 F304/F316

Dizajn a výroba štandard:

API 609

Face-to-face štandard:

ASME B16.10/ EN558-1

Štandard koncového pripojenia:

ASME B16.5/ASME B16.25

Test a kontrola štandard:

API 598

Vlastnosti

■ Nízky prevádzkový krútiaci moment.

■ Znamená to, že môžete namontovať ventily s menším pohonom.

■ Vymeniteľné sedadlo

■ Ak sa ventil z nejakého neočakávaného dôvodu poškodil, sedlo môžete vymeniť niekoľkými jednoduchými krokmi.

■ Mali by ste objednať sedadlá ako náhradné diely s ventilmi spolu.

■ Obojsmerné tesnenie s nulovým únikom

■ Požiarne bezpečnostné prevedenie (voliteľné)

■ Vydrží častú a rýchlu obsluhu.

■ Dizajn stonky proti prasknutiu

Čo je to vysoko výkonný škrtiaci ventil:

Vysokovýkonná škrtiaca klapka bola vytvorená pre mnoho kompletných a špeciálnych podmienok predtým, ako bežná škrtiaca klapka už nemohla spĺňať požiadavky koncových používateľov. Dizajn s dvojitým odsadením a sedlom umožnil použitie škrtiacej klapky v mnohých aplikáciách a širokej škále priemyselných odvetví. Vrátane pary, uhľovodíkov, vysokoteplotných aplikácií a vysokotlakových aplikácií. Vysokovýkonný škrtiaci ventil sa zvyčajne vyrába s PTFE sedlom, ktoré dokáže zvládnuť chemicky reaktívne a korozívne médiá. Tento typ ventilu má tiež vynikajúci výkon v životnosti a prevádzkovom krútiacom momente, čo sa prejavuje v tom, že znesie častú a rýchlu obsluhu.

Aký je rozdiel medzi vysokovýkonným škrtiacim ventilom a škrtiacim ventilom s trojitým posunom:

Porovnajte s vysokovýkonným škrtiacim ventilom. Trojnásobne posunutá škrtiaca klapka má prídavné odsadenie na tesniacej ploche, ktorá je podobne ako časť excentrického kužeľa. Tento dodatočný uhol kužeľa na disku umožňuje uzavretie ventilu s nízkym trením. Čo sa týka výroby, škrtiaca klapka s trojitým posunutím má menej dielov ako vysokovýkonná škrtiaca klapka. Továrne môžu kontrolovať náklady nižšie ako vysokovýkonný škrtiaci ventil. V aplikáciách, trojitý posuvný škrtiaci ventil podobný vysokovýkonnému. A môže vyrábať vysokoteplotné a vysokotlakové škrtiace ventily s nižšími nákladmi. Životnosť a výkon trojnásobne posunutej klapky však nie sú porovnateľné s vysokovýkonnou klapkou.

Prečo si vybrať ventily LYV®️:

Vyrábame vysokovýkonný škrtiaci ventil už viac ako 30 rokov. Dielňa má rozlohu 13 000 metrov štvorcových a vlastní viac ako 50 pokročilých CNC strojov. Naši inžinieri a produkčný tím sa postarajú o to, aby bola vaša objednávka doručená vo vysokej kvalite a najrýchlejšie. Staráme sa aj o dopravu ventilov. Ventily sa obalia bublinkovými vreckami alebo papierom, aby sa zabezpečilo, že sa farba nepoškodí. Ventil sme tiež upevnili preglejkovou tyčou po vložení ventilu do krabice. Preglejkové puzdro bude natreté potrebným označením, aby sa zabezpečilo, že sa ventil počas prepravy nepoškodí.
