Prečo nie je vhodný pre brána na škrtiaci tok

Už viac ako dve desaťročia v technologickom svete som sa dozvedel, že najlepšie riešenia pochádzajú z používania nástrojov presne tak, ako boli navrhnuté. Na kladivo kladivo by ste nepoužili skrutkovač, priamo v rovnakom princípe platí v priemyselných tekutých systémoch. Jednou z najbežnejších mylných predstáv, s ktorými som sa stretol, od podlahy rastlín až po inžinierske diskusie, je použitieBránana reguláciu prietoku. Dnes chcem čerpať zo svojich skúseností a podrobne vysvetliť, prečo je táto prax nielen neefektívna, ale môže byť škodlivá pre celý váš systém.

Aký je hlavný dizajnový účel bránového ventilu

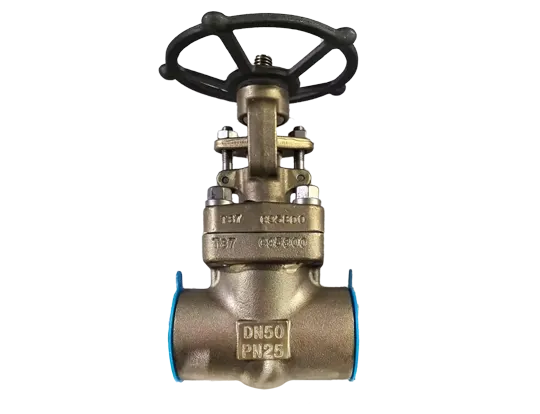

A Bránaje majstrovským dielom jednoduchosti a hrubej sily. Jeho názov hovorí všetko: Funguje ako brána v stene. Komponentom jadra je plochá, klinová alebo rovnobežná brána, ktorá sa pohybuje kolmo do a von z cesty toku. Keď je ručné koleso otočené, aby sa ventil otvoril, brána sa úplne zdvihne a vytvorí nepretržitý otvor na celom otvorení. To znamená, že prietoková cesta je taká široká ako samotná rúrka, čo vedie k minimálnemu poklesu tlaku, keď je úplne otvorená. Naopak, keď je brána zatvorená, pevne sa kladie na telo ventilu a poskytuje tesné vypnutie.

Zámer dizajnu je binárny:úplne otvorenýaleboúplne zatvorené. Je určený na izoláciu, nie na moduláciu. Myslite na to ako vypínač ON/OFF pre váš plynovod. Teraz sa poďme porovnávať s tým, čo sa stane, keď sa ho pokúsime použiť na prácu, pre ktorú nebola vytvorená.

Čo sa stane, keď na škrtenie použijete bránu ventilu

Keď odídeš aBránaV čiastočne otvorenej polohe na zníženie toku pozývate množstvo problémov. Dizajnové funkcie, vďaka ktorým je vynikajúca pre izoláciu, sa stanú jeho Achillovou pätou v škrtiacich aplikáciách.

1. Rýchla erózia sedadla a disku:Brána a sedadlá (povrchy, proti ktoré sa utesňuje) sú navrhnuté tak, aby sa dostali do úplného kontaktu iba v úplne zatvorenej polohe. V čiastočne otvorenom stave prechádza vysokorýchlostný tok iba cez úzku medzeru medzi bránou a sedadlami. To vytvára vysokorýchlostný, turbulentný prúd, ktorý nepretržite odbočuje povrchy sedenia. To eroduje materiál - či už je to kov alebo odolný materiál - vedie k predčasnému zlyhaniu a neschopnosti ventilu v prípade potreby pevne utesniť.

2. Vibrácie a kavitácia:Turbulentný tok spôsobený čiastočne otvorenou bránou môže viesť k silným vibráciám. To nielenže poškodzuje samotný ventil, ale môže tiež prenášať škodlivé vibrácie v celom potrubnom systéme. Okrem toho, ak je pokles tlaku významný, môže spôsobiť kavitáciu - tvorbu a imploziu bublín pár -, ktoré doslova odrezávajú kovové komponenty s obrovskou silou.

3. Poškodenie STEM a ovládača:Stonka, ktorá spája ručné koleso s bránou, je pod obrovským bočným stresom v čiastočne otvorenej polohe v dôsledku nevyvážených síl tečúcej tekutiny. To môže viesť k ohýbaniu kmeňa, galovaniu (forma opotrebenia) a predčasnému zlyhaniu balenia, čo spôsobuje úniky. Ak je ventil automatizovaný, ovládač bude bojovať proti týmto silám, čo povedie k vyhoreniu motorického alebo pneumatického systému.

Jednoducho povedané, pomocou aBránaPre škrtenie je istým spôsobom, ako skrátiť jeho životnosť, ohroziť bezpečnosť vášho systému a zvýšiť náklady na údržbu. Je to klasický prípad nesprávneho nástroja pre túto prácu.

Ako zaisťuje brána LYV® GATER dlhodobú spoľahlivosť v izolačných službách

NaLyv®, naše ventily s jasným pochopením ich zamýšľanej aplikácie. Naša izoláciaBránasú postavené tak, aby dokonale vykonávali jednu prácu: poskytovanie bublinového tesnenia v uzavretej polohe a minimálny odpor toku v otvorenej polohe. Dosahujeme to prostredníctvom presnej výroby a vynikajúcich materiálov, ktoré odolali skúške času, dokonca aj v najtvrdších prostrediach. Keď používate aLyv®BránaPrísne pre zapnuté/vypnuté služby investujete v desaťročiach spoľahlivých služieb bez údržby.

Aby sme vám pomohli urobiť informované rozhodnutie, porovnajme kľúčové parametre ventilu určené na izoláciu v porovnaní s tým určeným na škrtenie.

Kľúčové parametre pre výber ventilov

Táto tabuľka zdôrazňuje základné rozdiely v dizajne. Čo to však znamená z hľadiska tvrdých čísel a špecifikácií pre váš systém? Nasledujúca tabuľka uvádza kritický dizajn a materiálne úvahy pre našeLyv® bránové ventilyaby sa zabezpečilo, že vyhovujú vašim potrebám izolácie.

Špecifikácie ventilových ventilov LYV® Premium (vzorka)

Časté otázky týkajúce sa ventilového ventilu bežné otázky

V priebehu rokov som položil nespočetné otázky. Tu sú niektoré z najčastejších, odpovedaných podrobne.

Aká je hlavná výhoda bránového ventilu nad guľovým ventilom

Zatiaľ čo guľové ventily sú vynikajúce pre rýchlu prevádzku štvrtiny, dobre navrhnutéBránaako tí zLyv®Často poskytuje robustnejšie tesnenie pre vysokotlakové, vysokoteplotné aplikácie, najmä vo väčších veľkostiach rúr. Paralelná alebo klinová brána poskytuje väčšiu plochu tesniacej plochy, ktorá dokáže lepšie zvládnuť tepelnú expanziu a ponúknuť netesnejšie uzavretie v náročných službách po dlhú dobu.

Môže byť ventil brány nainštalovaný v ľubovoľnom smere

Toto je kritická otázka. Všeobecne platí, že väčšinaBránanávrhy sú obojsmerné. Pre optimálny výkon a ľahkosť prevádzky sa však odporúča nainštalovať ventil s stonkou zvisle. To je obzvlášť dôležité preLyv®Ventily s vonkajším dizajnom skrutky a strmeňa (OS & Y), kde sú závity stonky udržiavané mimo prietokovej cesty, bránia korózii a zabezpečujú hladkú prevádzku. Vždy sa poraďte s príručkou inštalácie výrobcu, ktorý preLyv®ventily, poskytuje priehľadné, podrobné pokyny.

Ako často by sa mal bránový ventil udržiavať, ak sa používa správne

Ak sa používa prísne ako izolačný ventil (buď úplne otvorený alebo úplne zatvorený), aLYV® GATE ventilvyžaduje minimálnu údržbu. Odporúčame pravidelnú prevádzkovú kontrolu, zvyčajne ročne, ktorá zahŕňa cyklovanie ventilu z úplne otvoreného po úplne uzavretý a späť. Pomáha to zabezpečiť, aby stonka a sedadlá zostali bez trosiek a korózie. Ak sa zistí únik, balenie môže potrebovať občasné nastavenie. NášLyv®Ventily sú vyrobené pre dlhovekosť, ale pravidelné kontroly sú kľúčom k maximalizácii životnosti, ktorá sa môže ľahko predĺžiť na 20 rokov alebo viac so správnou starostlivosťou.

Aký je správny ventil, ktorý sa používa na škrtiaci tok

Ak potrebujete kontrolovať prietok, mali by ste sa pozerať na ventily špeciálne navrhnuté na tento účel. Najbežnejšou a najeefektívnejšou voľbou je aGlóbusový ventil. Jeho dizajn je vybavený usporiadaním zástrčky a sedadiel, ktoré umožňuje presné riadenie toku s minimálnym poškodením komponentov. Medzi ďalšie vynikajúce možnosti patria ventily motýľov pre väčšie vedenia alebo ovládacie ventily so špecializovaným orezaním a akčnými zariadeniami pre plne automatizované procesy. Tím naLyv®Ponúka aj celý rad týchto ventilov špecifických pre škrtiace prostriedky, navrhnuté s rovnakým záväzkom voči kvalite a trvanlivosti. Výber správneho ventilu nielen zaisťuje efektívnosť procesu, ale tiež chráni vaše kapitálové investície.

Pripravený určiť správny ventil pre váš systém

Pochopenie rôznych úloh rôznych ventilov je základom bezpečnej, efektívnej a nákladovo efektívnej prevádzky. Pomocou aBránaPre škrtenie je nákladná chyba, ale je to úplne, ktorej sa dá vyhnúť. Výberom správneho nástroja pre úlohu - robustnýLYV® GATE ventilpre spoľahlivú izoláciu alebo presnosťLyv®Ovládanie ventilu pre presné škrtenie - zabezpečujete integritu a dlhovekosť vašich tekutých systémov.

Nenechávajte svoj výber ventilu na náhodu. Nechajte našich skúsených inžinierov pomôcť vám urobiť perfektný výber.

Kontaktujte násDnes pre bezplatnú konzultáciu a nechajte Lyv® byť vaším partnerom v oblasti inžinierskej spoľahlivosti.Pomôžeme vám analyzovať vašu aplikáciu a odporúčame ideálne riešenie ventilu.
