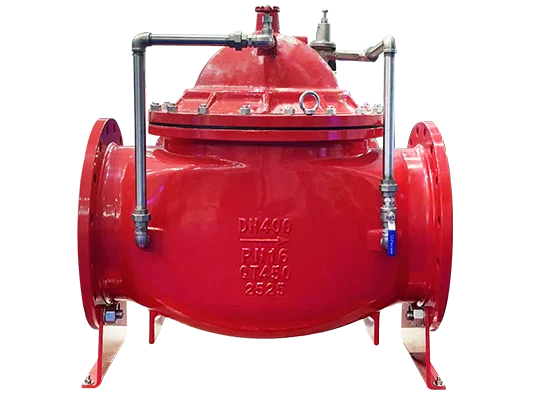

Ventil znižujúci tlak

Ventil znižujúci tlak je ventil, ktorý znižuje tlak na požadovaný výstupný tlak pomocou nastavenia a automaticky udržuje stabilný tlak výstupu, ktorý sa spolieha na energiu samotného média. Z hľadiska mechaniky tekutín je to škrtiaci prvok s premenlivým miestnym odporom. Dosahuje zníženie tlaku zmenou škrtiacej oblasti, rýchlosti prietoku tekutín a kinetickej energie, čo vedie k rôznym tlakovým stratám. Potom s nastavením riadiaceho a regulačného systému je kolísanie tlaku po vyvážení ventilu vyváženou silou pružiny, aby sa udržal tlak po konštante ventilu v rozsahu chýb.

Rozsah regulácie tlaku: Je to nastaviteľný rozsah výstupného tlaku P2 tlaku znižujúceho ventil. V rámci tohto rozsahu by sa mala dosiahnuť požadovaná presnosť. Súvisí hlavne so stuhnutosťou pružiny regulácie tlaku.

Tlaková charakteristika: Je charakteristická, že keď prietok G je konštantná hodnota, výstupný tlak kolíše v dôsledku kolísania vstupného tlaku. Čím menšie je kolísanie výstupného tlaku, tým lepšia je charakteristika ventilu znižujúceho tlak. Výstupný tlak je nižší ako vstupný tlak o určitú hodnotu a v podstate sa nezmení so zmenou vstupného tlaku.

Charakteristika toku: Je charakteristická, že keď je vstupný tlak konštantný, výstupný tlak sa zmení s výstupným prietokom zmeny g. Keď sa prietok G rýchlosť G zmení, čím menšia je zmena výstupného tlaku, tým lepšia. Všeobecne platí, že čím nižší je výstupný tlak, tým menšie je kolísanie pri výmene výstupného toku.

Môže znížiť vyšší tlak kvapaliny v potrubí pred ventilom na požadovanú úroveň v potrubí po ventile. Prevodové médium je hlavne voda. Všeobecne sa používa v budovách s vysokým rastom, oblasti s nadmerným tlakom vody v siete potrubí v mestskej vode, baniach a iných príležitostiach, aby sa dosiahol primeraný tlak a prietok servisnej vody pre každý bod spotreby vody v systéme prívodu vody. Má tiež potenciálne účinky na úsporu vody a jej účinok úspory vody je asi 30%.

V minulosti boli bežnými typmi membrány, typu vnútorného pružinového piestu atď. Základným pracovným princípom je znížiť tlak vody lokálnym odporom prietokového priechodu v ventile k prietoku vody.
