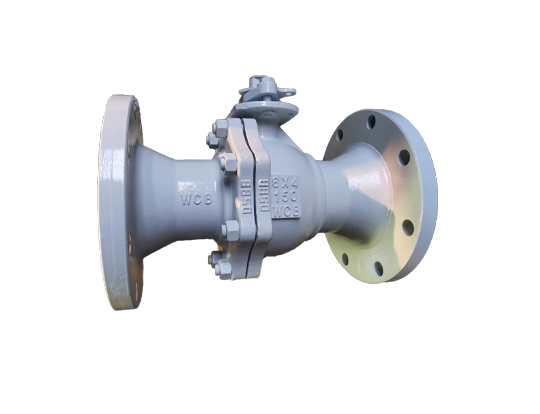

Guľový ventil so zníženým priemerom

LYV® je popredným dodávateľom guľových ventilov so zníženým priemerom v Číne. Tento ventil je vysokovýkonný guľový ventil s redukovaným vŕtaním špeciálne navrhnutý na presné riadenie malých prietokov. Tento guľový ventil s redukovaným portom dosahuje presnejšiu reguláciu a uzatváranie tekutín vďaka jedinečnej štruktúre, kde je priemer gule menší ako priemer potrubia. Spája výhodu rýchleho otvárania a zatvárania guľových ventilov s ovládateľnosťou ihlových ventilov a je nepostrádateľnou kľúčovou súčasťou prístrojov a meračov, experimentálnych zariadení a jemných chemických procesov.

Odoslať dopyt

Predstavenie produktu

Základný dizajn guľového ventilu LYV® s redukovaným vŕtaním je v skutočnosti jeho zúžená guľa. Na rozdiel od guľových ventilov s plným priemerom boli prietokové kanály na ich priemyselnom guľovom ventile s redukovaným priemerom presne vypočítané a spracované, čím sa výrazne zmenšil priemer. Táto konštrukcia umožňuje ventilu poskytovať presnejšie zmeny gradientu prietoku pri rovnakom stupni otvorenia, vďaka čomu je veľmi vhodný ako guľový ventil s redukovaným vŕtaním pre riadenie malého prietoku. Naše produkty sú vyrobené z vysoko kvalitných materiálov a vyznačujú sa presnými výrobnými procesmi, ktoré zaisťujú vynikajúce utesnenie a trvanlivosť aj v malých veľkostiach a môžu spĺňať požiadavky na kontrolu rôznych drsných alebo vysoko čistých systémov médií.

Špecifikácie

Rozsah veľkostí:

NPS 1/2”-36”; DN15-DN900

Nominálny tlak:

150 LB-2500 LB; PN20-PN420

Rozsah teplôt:

-46℃～593℃）Koncové pripojenia: Príruba; Tupý zvar; Priskrutkované

Materiály tela:

ASTM A105; ASTM A182 F316; ASTM A350 LF2; ASTM A351 CF8M; ASTM A352 LCB;

Materiály lopty:

ASTM A182 F316/F304;ASTM A105+ENP;ASTM A350 LF2

Materiály sedadla:

PTFE

Materiály stonky:

ASTM A276 316/304

Dizajn a výroba

Štandard: API 6D/API 608

Štandardná osobná komunikácia:

ASME B16.10/ EN558-1

Štandard koncového pripojenia:

ASME B16.5/ ASME B16.25

Štandard testu a kontroly:

API 598

Vlastnosti

■ Vysoké využitie priestoru.

■ Kompaktný dizajn.

■ Vysoko hospodárne.

■ Ohňovzdorný a antistatický odolný dizajn.

■ Dobrý tesniaci výkon.

Aké sú typické scenáre použitia guľového ventilu s redukovaným vŕtaním?

●Analýza a experimentálny systém: Široko používaný vo vstrekovacích, čistiacich a tlakových potrubiach presných prístrojov a zariadení, ako sú chromatografy, hmotnostné spektrometre a experimentálne reakčné nádoby.

●Polovodiče a procesy s vysokou čistotou: Vhodné pre špeciálne plyny (GAS), systémy dodávky chemikálií (CDS) a systémy s vysokou čistotou vody, pre spoľahlivé spínanie a mikroreguláciu čistých médií.

●Malé priemyselné zariadenia: Ako kľúčový ovládací a uzatvárací ventil v zariadeniach namontovaných na lyžinách, vzorkovacích systémoch, prístrojových vzduchových potrubiach a malých chemických závodoch.

●Hydraulické a pneumatické pomocné obvody: používajú sa na riadenie tlaku v systéme, poskytovanie pilotných signálov pre ovládače alebo vykonávanie jemných operácií, ako je odsávanie a odvodňovanie.

Výhody guľového ventilu LYV® so zníženým vŕtaním

Presné riadenie prietoku

Zúžený dizajn ponúka vynikajúce charakteristiky regulácie prietoku, čo umožňuje jemné ovládanie od nízkeho prietoku až po uzavretie.

Kompaktný dizajn konštrukcie

Ako guľový ventil s redukovaným portom je jeho konštrukcia mimoriadne kompaktná a poskytuje ideálne riešenie pre usporiadanie zariadení s obmedzeným priestorom.

Vysoký stupeň tesnenia

S plávajúcou guľou alebo vylepšeným dizajnom sedla ventilu môže zabezpečiť utesnenie na úrovni bublín aj pri veľmi malých priemeroch, čím sa zabráni vnútornému alebo vonkajšiemu úniku média.

K dispozícii je široká škála materiálov

Materiály telesa ventilu, guľôčky a tesnenia je možné vybrať podľa charakteristík média a sú kompatibilné s korozívnymi, vysoko čistými alebo aktívnymi médiami.

Rôzne spôsoby pripojenia

Ponúkame rôzne formy koncového spojenia, ako je príruba a zváranie, ktoré sú vhodné na integráciu do rôznych potrubných systémov.
