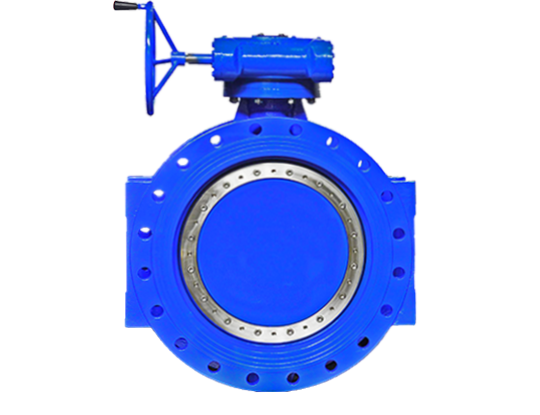

Aké sú výhody dvojitého posunového odolného ventilu motýľa v porovnaní s bežnými ventilmi?

Dvojitý posun odolný ventil motýľa motýľaje priemyselný ventil, ktorý kombinuje dva geometrické kompenzácie s elastickými tesniacimi komponentmi. Jadrom je to, že os stonky ventilu tvorí dizajn dvojitého posunu s stredom potrubia a tesniacim povrchom. V porovnaní s bežnými motýľovými ventilmi pochádza jeho technická výhoda zo synergie excentrickej štruktúry a flexibilného tesnenia.

Prvá excentricita spôsobuje, že stonka ventilu sa odchyľuje od stredovej čiary potrubia, ktorá v okamihu otvorenia oddeľuje dosku ventilu, aby sa oddelila od tesniaceho povrchu; Druhý excentricita navrhuje kruh tesniaceho kruhu ventilov ako excentrický kužeľový povrch za vzniku postupného otvárania a zatvárania trajektórie. Tento mechanizmus pohybu eliminuje trenie tesnenia generovaného počiatočnou rotáciou bežných ventilov motýľov a znižuje prevádzkový krútiaci moment o viac ako 90%. Sedadlo ventilu je vyrobené z integrálnej vulkanizovanej gumy alebo zloženého materiálu živice. Po uzavretí kompenzuje výrobnú toleranciu prostredníctvom elastickej deformácie, aby sa dosiahlo utesnenie nulového úniku za nízkotlakových podmienok.

Ako sa mení elastické sedadlo ventilu so zmenami teploty?

Elastický modul kompozitného materiálu kolíše menej s teplotou a udržuje stabilnú deformačnú kapacitu v normálnom teplotnom rozsahu, čím sa zabráni zlyhaniu tesnenia bežných kovových ventilových sedadiel v dôsledku tepelnej expanzie a kontrakcie.

ŠtruktúraDvojitý posun odolný ventil motýľa motýľaZnižuje mechanické opotrebenie prostredníctvom geometrickej excentricity as adaptívnym utesnením sedadla elastického ventilu môže súčasne vyriešiť problémy veľkého otvárania a zatvárania krútiaceho momentu a nízkotlakového úniku tradičných motýľových ventilov.
