Čo je to guľový ventil namontovaný na čap a prečo je to dôležité pri riadení priemyselného prietoku?

Guľové ventily namontované na čapochzohrávajú rozhodujúcu úlohu v moderných priemyselných systémoch riadenia toku, najmä vo vysokotlakových, veľkopriemerových a diaľkových potrubných aplikáciách. V porovnaní s plávajúcimi guľovými ventilmi ponúka tento typ ventilu vynikajúcu stabilitu, znížený prevádzkový krútiaci moment a zvýšenú spoľahlivosť tesnenia. Keďže priemyselné odvetvia, ako je ropa a plyn, petrochemické spracovanie, skvapalnený zemný plyn a výroba energie, naďalej vyžadujú vyššie normy bezpečnosti a účinnosti, pochopenie štruktúry, výkonu a logiky výberu guľových ventilov namontovaných na čapoch sa stáva čoraz dôležitejším.

Zhrnutie článku

Tento komplexný sprievodca vysvetľuje, čo je guľový ventil namontovaný na čape, ako funguje, prečo prekonáva tradičné plávajúce guľové ventily v náročných podmienkach a ktoré faktory by ste mali zvážiť pri jeho výbere. Tento článok sa tiež zaoberá aplikáciami, normami, materiálmi, údržbou a často kladenými otázkami podľa zásad Google EEAT a profesionálnych postupov priemyselných ventilov.

Obsah

• Čo je guľový ventil montovaný na čap?
• Ako funguje guľový ventil namontovaný na čape?
• Prečo je guľový ventil namontovaný na kolíku stabilnejší?
• Aké sú kľúčové štrukturálne komponenty?
• Ktoré odvetvia používajú guľové ventily namontované na čapoch?
• Ako je to v porovnaní s plávajúcimi guľovými ventilmi?
• Aké materiály a normy sa bežne používajú?
• Ako vybrať správny guľový ventil montovaný na čap?
• Často kladené otázky

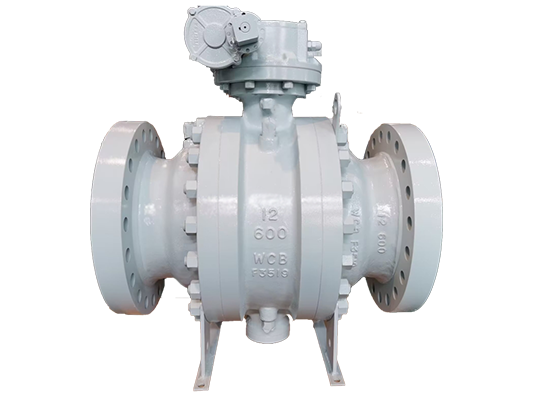

Čo je guľový ventil montovaný na čap?

Guľový ventil namontovaný na čapoch je typ štvrťotáčkového ventilu, v ktorom je guľa mechanicky ukotvená pomocou čapov (podpory hriadeľa) v hornej aj dolnej časti. Na rozdiel od plávajúcich guľových ventilov sa guľa pod tlakom nepohybuje. Namiesto toho sa sedadlá pohybujú smerom k gule, aby sa dosiahlo tesnenie.

Táto konštrukcia výrazne znižuje trenie medzi guľou a sedlami, vďaka čomu sú guľové ventily namontované na čapoch ideálne pre vysokotlakové potrubné systémy s veľkým priemerom. Široko ich vyrábajú profesionálni dodávatelia ventilov ako naprZhejiang Liangyi Valve Co., Ltd., zabezpečenie dodržiavania medzinárodných noriem a dlhodobej prevádzkovej spoľahlivosti.

Ako funguje guľový ventil namontovaný na čape?

Princíp činnosti guľového ventilu namontovaného na čape je založený na pevnej guľovej konštrukcii kombinovanej s pružinovými alebo tlakovo podporovanými sedadlami. Keď je ventil zatvorený, tlak v potrubí tlačí predné sedlo proti guľôčke, čím sa zabezpečí tesné utesnenie. Spodné sedlo môže byť poháňané pružinou, aby sa udržalo tesnenie aj pri nízkom tlaku.

• Lopta je fixovaná v polohe hornými a dolnými čapmi
• Sedlá ventilov sa pohybujú axiálne, aby utesnili guľu
• Prevádzkový moment zostáva nízky bez ohľadu na tlak
• Často je k dispozícii funkcia dvojitého blokovania a krvácania (DBB).

Tento mechanizmus zaisťuje hladkú prevádzku, znížené opotrebenie a konzistentný tesniaci výkon počas dlhých servisných cyklov.

Prečo je guľový ventil namontovaný na kolíku stabilnejší?

Stabilita je jednou z najvýznamnejších výhod guľových ventilov namontovaných na čapoch. Pretože je gulička mechanicky podopretá, neposúva sa pri kolísajúcich tlakových alebo teplotných podmienkach.

Medzi hlavné výhody stability patria:

• Minimálna deformácia pod vysokým tlakom
• Nižšie namáhanie tesniacich plôch
• Predĺžená životnosť sedadla a lopty
• Spoľahlivá prevádzka v kritických aplikáciách vypínania

Vďaka týmto vlastnostiam sú guľové ventily namontované na čapoch obzvlášť vhodné pre systémy kritické z hľadiska bezpečnosti, ako sú prenosové potrubia a núdzové uzatváracie systémy.

Aké sú kľúčové štrukturálne komponenty?

Guľový ventil namontovaný na čape sa skladá z niekoľkých presne navrhnutých komponentov, ktoré spolupracujú na zaistení výkonu a odolnosti.

Ktoré odvetvia používajú guľové ventily namontované na čapoch?

Vďaka svojej robustnej konštrukcii a spoľahlivosti tesnenia sú guľové ventily namontované na čapoch široko používané vo viacerých odvetviach.

• Potrubia na prepravu ropy a plynu
• Petrochemické a chemické spracovateľské závody
• LNG a kryogénne systémy
• Zariadenia na výrobu energie
• Vstrekovanie vody a vysokotlakové inžinierske siete

Mnohé z týchto aplikácií vyžadujú súlad s normami, ako sú API 6D a ISO 17292, ktoré bežne dodržiavajú výrobcovia ako Zhejiang Liangyi Valve Co., Ltd.

Ako je to v porovnaní s plávajúcimi guľovými ventilmi?

Pochopenie rozdielu medzi namontovanými a plávajúcimi guľovými ventilmi pomáha inžinierom vybrať si správne riešenie.

Aké materiály a normy sa bežne používajú?

Výber materiálu závisí od prevádzkového média, teploty a tlaku. Bežné materiály zahŕňajú:

• Uhlíková oceľ (WB, A105)
• Nehrdzavejúca oceľ (CF8, CF8M)
• Legovaná oceľ pre použitie pri vysokých teplotách

Guľové ventily namontované na čapoch sú zvyčajne navrhnuté a testované podľa uznávaných noriem, ako sú API 6D, API 608, ISO 14313 a ASME B16.34. Tieto normy zaisťujú bezpečnosť, zameniteľnosť a dlhodobú spoľahlivosť.

Ďalšie pokyny k normám ventilov nájdete v tomto prehľade noriem pre priemyselné ventily.

Ako vybrať správny guľový ventil montovaný na čap?

Výber správneho ventilu vyžaduje systematické hodnotenie prevádzkových podmienok a systémových požiadaviek.

1. Definujte rozsah tlaku a teploty
2. Identifikujte vlastnosti médií
3. Potvrďte veľkosť a typ pripojenia
4. Skontrolujte požadované certifikácie a normy
5. Vyhodnoťte potreby automatizácie a aktivácie

Spolupráca so skúseným výrobcom, ako je Zhejiang Liangyi Valve Co., Ltd., pomáha zabezpečiť správny výber, prispôsobenie a popredajnú podporu.

Často kladené otázky

Aká je hlavná výhoda guľového ventilu namontovaného na čape?

Hlavnou výhodou je znížený prevádzkový krútiaci moment a zvýšená stabilita tesnenia, najmä vo vysokotlakových a veľkopriemerových potrubných systémoch.

Ako dosiahne guľový ventil namontovaný na čape tesnenie?

Tesnenie je dosiahnuté pomocou tlakovo podporovaných alebo pružinových sediel, ktoré sa pohybujú smerom k pevnej guľôčke, čím zabezpečujú tesné vypnutie pri meniacich sa tlakoch.

Prečo sú v ropovodoch a plynovodoch uprednostňované guľové ventily namontované na čapoch?

Ponúkajú vysokú spoľahlivosť, schopnosť dvojitého bloku a krvácania a stabilný výkon na dlhé prenosové vzdialenosti.

Ktoré normy platia pre guľové ventily namontované na čapoch?

Bežné štandardy zahŕňajú API 6D, ISO 14313, API 608 a ASME B16.34 v závislosti od požiadaviek aplikácie.

Aká je životnosť guľového ventilu namontovaného na čapoch?

Pri správnom výbere materiálu a údržbe môžu tieto ventily spoľahlivo fungovať desiatky rokov v náročných priemyselných prostrediach.
