Predstavenie výrobku

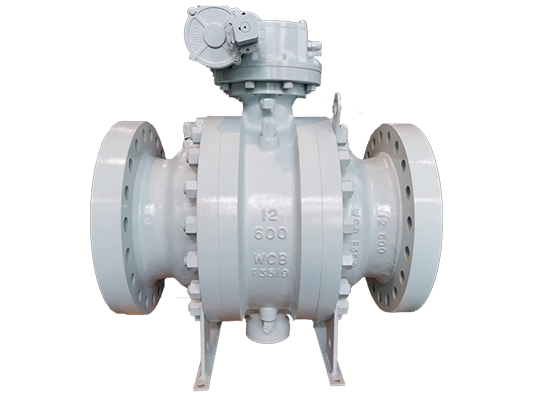

LYV®️ Guľový ventil montovaný na čap ako vysokovýkonný produkt, ktorý spĺňa medzinárodné štandardy ako API-6A, API-6D, ASME-B16.34, ISO-17292 a ďalšie. LYV®️ Guľový ventil namontovaný na čape získal požiarnu certifikáciu API-6FA, čo dokazuje, že produkt má kapacitu na použitie pre rôzne požadované požiarne bezpečné aplikácie. LYV®️ ako výrobca na výrobu guľového ventilu namontovaného na čape vyrába guľový ventil namontovaný na čape NPS 2” až NPS 48”, maximálny tlak môže dosiahnuť 2500 LB. Okrem toho má LYV®️ podmienky a skúsenosti na výrobu nízkoteplotného guľového ventilu namontovaného na čapoch. Pre viac informácií kontaktujte náš predaj.
technické údaje
Rozsah veľkostí:
NPS 2”-48”; DN50-DN1000
|
Nominálny tlak:
150 LB-2500 LB; PN10-PN420
|
Rozsah teplôt:
-196 ℃ ~ 825 ℃ (závisí od dizajnu a materiálu)
|
Ukončiť pripojenia:
Príruba; Tupý zvar.
|
Materiály tela:
ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M/CF8C; ASTM A890 4A/5A/6A;
ASTM A105; ASTM A182 F304/F316/F304L/F316L
|
Materiály lopty:
ASTM A105N+ENP/A105N+TCC; ASTM A182 F304/F316/F304L/F316L; ASTM A182 F347/F51/F53/F55
|
Materiály sedadla:
PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL
|
Materiály stonky:
ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4 PH; ASTM A182 F51/F53/F55
|
Štandard dizajnu a výroby:
API 6D
|
Štandardná osobná komunikácia:
ASME B16.10/ EN558-1
|
Štandard koncového pripojenia:
ASME B16.5/ ASME B16.25
|
Štandard testu a kontroly:
API 598
|
Vlastnosti
■ K dispozícii je mäkké alebo kovové sedadlo
■ Pevná loptička
■ Pripojovacia plocha RF,RTJ,BW
■ Dvojdielne alebo trojdielne telo
■ Obojsmerné pevné vypínanie
■ Nulový únik
■ Dvojité blokovanie a krvácanie (DBB) / Dvojitá izolácia a krvácanie (DIB)
■ Požiarna ochrana.
■ Konštrukcia s nízkym prevádzkovým momentom
■ Dizajn stonky proti vyfúknutiu
Čo je to Trunnion guľový ventil?
Guľový ventil s čapom je formou štvrťotáčkového ventilu, ktorý využíva dutú, perforovanú a pevnú/podoprenú guľu na riadenie prietoku cez ňu. Guľa je obmedzená namontovanými ložiskami a môže sa len otáčať.
Ako to funguje (tesnenie)?
Tlak v potrubí tlačí predné sedlo proti stacionárnej guľôčke tak, že tlak v potrubí tlačí predné sedlo na guľôčku a spôsobuje jej utesnenie. Mechanické ukotvenie gule absorbuje ťah z tlaku v potrubí, čím zabraňuje nadmernému treniu medzi guľou a sedlami, takže aj pri plnom menovitom pracovnom tlaku zostáva prevádzkový krútiaci moment nízky.
Prečo si vybrať ventily LYV®️?
Vyrábame otočný guľový ventil už viac ako 30 rokov. Dielňa má rozlohu 13 000 metrov štvorcových a vlastní viac ako 50 pokročilých CNC strojov. Naši inžinieri a produkčný tím sa postarajú o to, aby bola vaša objednávka doručená vo vysokej kvalite a najrýchlejšie. Staráme sa aj o dopravu ventilov. Ventily sa obalia bublinkovými vreckami alebo papierom, aby sa zabezpečilo, že sa farba nepoškodí. Ventil sme tiež upevnili preglejkovou tyčou po vložení ventilu do krabice. Preglejkové puzdro bude natreté potrebným označením, aby sa zabezpečilo, že sa ventil počas prepravy nepoškodí.
Guľový ventil namontovaný na kolíku
Hlavné vonkajšie a spojovacie rozmery
Dátum
|
Revízia
|
Vyplnené podľa
|
Skontrolované
|
Publikovať podľa
|
2024-apríl-01 |
Prvý problém |
Frank |
Lee |
Frank |
NPS
|
DN
|
RF
|
RTJ
|
MY
|
BB
|
PB
|
A
|
B
|
C
|
D
|
Hmot. (kg)
|
FF
|
150 LB
|
2
|
50
|
178
|
190
|
216
|
51
|
51
|
152
|
105
|
100
|
153
|
19
|
3
|
80
|
203
|
216
|
283
|
51
|
77
|
191
|
105
|
100
|
153
|
34
|
4
|
100
|
229
|
241
|
305
|
102
|
102
|
229
|
200
|
160
|
230
|
35
|
6
|
150
|
394
|
406
|
457
|
152
|
152
|
279
|
250
|
185
|
305
|
145
|
8
|
200
|
457
|
470
|
521
|
203
|
203
|
343
|
278
|
222
|
390
|
245
|
10
|
250
|
533
|
546
|
559
|
254
|
254
|
406
|
323
|
280
|
467
|
400
|
12
|
300
|
610
|
622
|
635
|
305
|
305
|
483
|
340
|
303
|
540
|
700
|
14
|
350
|
686
|
698
|
762
|
337
|
337
|
535
|
375
|
330
|
607
|
950
|
16
|
400
|
762
|
775
|
838
|
387
|
387
|
595
|
410
|
355
|
675
|
1210
|
18
|
450
|
864
|
876
|
914
|
438
|
438
|
635
|
440
|
390
|
753
|
1700
|
20
|
500
|
914
|
927
|
991
|
489
|
489
|
700
|
495
|
430
|
845
|
2000
|
22
|
550
|
991
|
-
|
1092
|
540
|
540
|
750
|
525
|
475
|
930
|
2500
|
24
|
600
|
1067
|
1079
|
1143
|
591
|
591
|
815
|
585
|
520
|
1010
|
3200
|
26
|
650
|
1143
|
-
|
1245
|
635
|
635
|
870
|
630
|
560
|
1070
|
4200
|
28
|
700
|
1244
|
-
|
1347
|
686
|
686
|
925
|
645
|
650
|
1140
|
5300
|
30
|
750
|
1295
|
-
|
1397
|
736
|
736
|
985
|
690
|
700
|
1220
|
6500
|
32
|
800
|
1371
|
-
|
1524
|
781
|
781
|
1060
|
740
|
745
|
1310
|
7700
|
34
|
850
|
1473
|
-
|
1626
|
832
|
832
|
1110
|
760
|
775
|
1380
|
8800
|
36
|
900
|
1524
|
-
|
1728
|
876
|
876
|
1170
|
810
|
805
|
1440
|
9900
|
40
|
1000
|
1753
|
-
|
1956
|
978
|
978
|
1290
|
895
|
900
|
1610
|
12700
|
42
|
1050
|
1855
|
-
|
2083
|
1022
|
1022
|
1345
|
950
|
935
|
1683
|
15000
|
48
|
1200
|
2134
|
-
|
2388
|
1168
|
1168
|
1510
|
1095
|
1070
|
1930
|
18000
|
56
|
1400
|
2489
|
-
|
2489
|
1384
|
1384
|
1735
|
1300
|
1250
|
2273
|
34120
|
300 LB
|
2
|
50
|
216
|
232
|
216
|
51
|
51
|
165
|
105
|
100
|
153
|
24
|
3
|
80
|
283
|
298
|
283
|
77
|
77
|
210
|
155
|
125
|
187
|
43
|
4
|
100
|
305
|
321
|
305
|
102
|
102
|
254
|
200
|
160
|
230
|
89
|
6
|
150
|
403
|
419
|
457
|
152
|
152
|
318
|
250
|
203
|
305
|
170
|
8
|
200
|
502
|
517
|
521
|
203
|
203
|
381
|
278
|
232
|
390
|
270
|
10
|
250
|
568
|
584
|
559
|
254
|
254
|
445
|
333
|
29.8
|
477
|
460
|
12
|
300
|
648
|
664
|
635
|
305
|
305
|
520
|
360
|
333
|
540
|
750
|
14
|
350
|
762
|
778
|
762
|
337
|
337
|
585
|
395
|
350
|
630
|
1000
|
16
|
400
|
838
|
854
|
838
|
387
|
387
|
650
|
433
|
398
|
698
|
1430
|
18
|
450
|
914
|
930
|
914
|
438
|
438
|
710
|
460
|
410
|
770
|
1790
|
20
|
500
|
991
|
1010
|
991
|
489
|
489
|
775
|
505
|
470
|
855
|
2400
|
22
|
550
|
1092
|
1114
|
1092
|
540
|
540
|
840
|
530
|
485
|
940
|
2980
|
24
|
600
|
1143
|
1165
|
1143
|
591
|
591
|
915
|
590
|
550
|
1025
|
3550
|
26
|
650
|
1245
|
1270
|
1245
|
635
|
635
|
970
|
635
|
585
|
1085
|
4300
|
28
|
700
|
1346
|
1372
|
1346
|
686
|
686
|
1035
|
645
|
670
|
1150
|
5600
|
30
|
750
|
1397
|
1422
|
1397
|
736
|
736
|
1090
|
700
|
730
|
1240
|
6800
|
32
|
800
|
1524
|
1553
|
1524
|
781
|
781
|
1150
|
750
|
770
|
1320
|
8100
|
34
|
850
|
1626
|
1654
|
1626
|
832
|
832
|
1205
|
765
|
800
|
1393
|
9300
|
36
|
900
|
1727
|
1756
|
1727
|
876
|
876
|
1270
|
810
|
825
|
1450
|
10500
|
40
|
1000
|
1956
|
-
|
1956
|
978
|
978
|
1240
|
905
|
920
|
1620
|
13500
|
42
|
1050
|
2083
|
-
|
2083
|
1022
|
1022
|
1290
|
960
|
955
|
1690
|
16000
|
48
|
1200
|
2170
|
-
|
21740
|
1168
|
1168
|
1465
|
1100
|
1105
|
1943
|
20000
|
56
|
1400
|
2743
|
-
|
2743
|
1384
|
1384
|
1710
|
1300
|
1275
|
2280
|
38170
|
600 LB
|
2
|
50
|
292
|
295
|
292
|
51
|
51
|
165
|
105
|
100
|
160
|
35
|
3
|
80
|
356
|
359
|
356
|
77
|
77
|
210
|
165
|
130
|
190
|
80
|
4
|
100
|
432
|
435
|
432
|
102
|
102
|
273
|
210
|
162
|
234
|
140
|
6
|
150
|
559
|
562
|
559
|
152
|
152
|
356
|
253
|
203
|
305
|
277
|
8
|
200
|
660
|
664
|
660
|
203
|
203
|
419
|
290
|
257
|
405
|
480
|
10
|
250
|
787
|
791
|
787
|
254
|
254
|
510
|
330
|
310
|
490
|
800
|
12
|
300
|
838
|
841
|
838
|
305
|
305
|
560
|
380
|
350
|
580
|
1120
|
14
|
350
|
889
|
892
|
889
|
337
|
337
|
605
|
395
|
360
|
630
|
1350
|
16
|
400
|
991
|
994
|
991
|
387
|
387
|
685
|
433
|
413
|
702
|
1860
|
18
|
450
|
1092
|
1095
|
1092
|
438
|
438
|
745
|
470
|
430
|
775
|
2400
|
20
|
500
|
1194
|
1200
|
1194
|
489
|
489
|
815
|
505
|
490
|
863
|
3100
|
22
|
550
|
1296
|
1305
|
1296
|
540
|
540
|
870
|
548
|
510
|
950
|
4000
|
24
|
600
|
1397
|
1406
|
1397
|
591
|
591
|
940
|
595
|
570
|
1030
|
5000
|
26
|
650
|
1148
|
1460
|
1448
|
635
|
635
|
1015
|
635
|
620
|
1093
|
6000
|
28
|
700
|
1549
|
1562
|
1549
|
686
|
686
|
1075
|
665
|
690
|
1170
|
7500
|
30
|
750
|
1651
|
1664
|
1651
|
736
|
736
|
1130
|
710
|
750
|
1255
|
9300
|
32
|
800
|
1778
|
1794
|
1778
|
781
|
781
|
1195
|
755
|
780
|
1327
|
11000
|
34
|
850
|
1930
|
1946
|
1930
|
832
|
832
|
1245
|
780
|
815
|
1405
|
1330
|
36
|
900
|
2083
|
2098
|
2083
|
876
|
876
|
1315
|
815
|
840
|
1465
|
15600
|
40
|
1000
|
2337
|
2337
|
2337
|
978
|
978
|
1320
|
915
|
940
|
1640
|
20800
|
42
|
1050
|
2437
|
2437
|
2437
|
1022
|
1022
|
1405
|
970
|
980
|
1720
|
23000
|
48
|
1200
|
2540
|
2540
|
2540
|
1168
|
1168
|
1595
|
1105
|
1120
|
1970
|
27000
|
56
|
1400
|
2949
|
2949
|
2949
|
1384
|
1384
|
1855
|
1300
|
1290
|
2305
|
47490
|
900 LB
|
2
|
50
|
368
|
371
|
368
|
51
|
51
|
216
|
105
|
105
|
160
|
75
|
3
|
80
|
381
|
384
|
381
|
77
|
77
|
241
|
165
|
130
|
190
|
100
|
4
|
100
|
457
|
460
|
457
|
102
|
102
|
292
|
210
|
167
|
237
|
160
|
6
|
150
|
610
|
613
|
610
|
152
|
152
|
381
|
260
|
210
|
320
|
350
|
8
|
200
|
737
|
740
|
737
|
203
|
203
|
470
|
295
|
266
|
420
|
645
|
10
|
250
|
838
|
841
|
838
|
254
|
254
|
545
|
345
|
330
|
515
|
1000
|
12
|
300
|
965
|
968
|
965
|
305
|
305
|
610
|
390
|
380
|
605
|
1500
|
14
|
350
|
1029
|
1038
|
1029
|
324
|
324
|
640
|
400
|
370
|
640
|
1900
|
16
|
400
|
1130
|
1140
|
1130
|
375
|
375
|
705
|
440
|
435
|
715
|
2600
|
18
|
450
|
1219
|
1232
|
1219
|
425
|
425
|
785
|
482
|
500
|
800
|
3100
|
20
|
500
|
1321
|
1333
|
1321
|
475
|
473
|
855
|
530
|
500
|
900
|
4300
|
22
|
550
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
24
|
600
|
1549
|
1568
|
1549
|
571
|
571
|
1040
|
615
|
630
|
1060
|
7100
|
26
|
650
|
1651
|
1674
|
1651
|
619
|
619
|
1085
|
650
|
650
|
1120
|
9600
|
28
|
700
|
1753
|
1775
|
1753
|
667
|
667
|
1170
|
670
|
710
|
1230
|
12000
|
30
|
750
|
1880
|
1902
|
1880
|
714
|
714
|
1230
|
7252
|
780
|
1300
|
15000
|
32
|
800
|
2032
|
2054
|
2032
|
762
|
762
|
1315
|
785
|
810
|
1360
|
18000
|
34
|
850
|
2159
|
2188
|
2159
|
810
|
810
|
1395
|
805
|
850
|
1470
|
21000
|
36
|
900
|
2286
|
2315
|
2286
|
857
|
857
|
1460
|
845
|
900
|
1530
|
24000
|
1500 LB
|
2
|
50
|
368
|
371
|
368
|
51
|
51
|
216
|
105
|
105
|
160
|
80
|
3
|
80
|
470
|
473
|
470
|
77
|
77
|
267
|
165
|
130
|
190
|
150
|
4
|
100
|
546
|
549
|
546
|
102
|
102
|
311
|
215
|
167
|
245
|
250
|
6
|
150
|
705
|
711
|
705
|
146
|
146
|
394
|
260
|
230
|
345
|
520
|
8
|
200
|
832
|
841
|
832
|
194
|
194
|
483
|
300
|
285
|
450
|
845
|
10
|
250
|
991
|
1000
|
991
|
241
|
241
|
585
|
365
|
350
|
555
|
1600
|
12
|
300
|
1130
|
1146
|
1130
|
289
|
289
|
675
|
420
|
423
|
710
|
2000
|
14
|
350
|
1257
|
1276
|
1257
|
317
|
317
|
750
|
440
|
430
|
770
|
2800
|
16
|
400
|
1384
|
1406
|
1384
|
362
|
362
|
825
|
480
|
500
|
850
|
3800
|
18
|
450
|
1537
|
1559
|
1537
|
407
|
407
|
916
|
550
|
600
|
980
|
5000
|
20
|
500
|
1664
|
1686
|
1664
|
457
|
457
|
985
|
620
|
650
|
1020
|
6500
|
22
|
550
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
24
|
600
|
2043
|
2071
|
2043
|
534
|
534
|
1170
|
700
|
720
|
1290
|
10000
|
