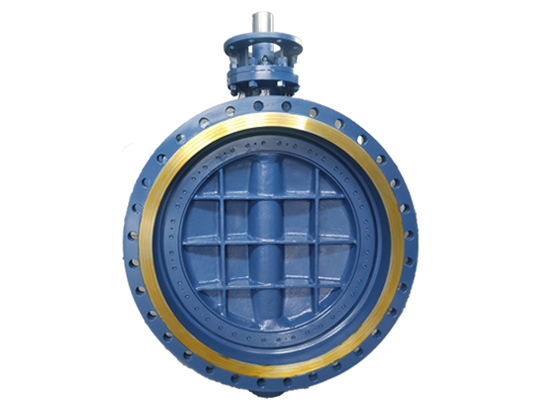

Trojitý Offsetový motýľový ventil

Úvod
Fotografie
Stanovenie cien

Predstavenie výrobku

LYV®️ Trojité posunuté klapky sú vyrábané s vysokým štandardom. Kontrolujeme kvalitu odliatkov, aby boli ventily oveľa lepšie ako podobné produkty v tomto odvetví. LYV®️ Trojitý presadený škrtiaci ventil používa vysoko kvalitný kov + grafitový viacvrstvový tesniaci krúžok, ktorý umožňuje použitie ventilu pri vysokom tlaku a vysokej teplote. Poskytujeme tiež rôzne možnosti tesnenia pre rôzne pracovné podmienky, ako je PTFE alebo kov na kov. LYV®️ Trojitý posunutý škrtiaci ventil má jedinečný dizajn (voliteľné), ktorý umožňuje, aby bol ventil pod konštantným tlakom z oboch strán a nulovým únikom, ako je známy ako obojsmerný škrtiaci ventil. Pre viac informácií kontaktujte prosím náš predaj.

technické údaje

Rozsah veľkostí:

NPS 2”-88”; DN50-DN2200

Nominálny tlak:

150 LB-600 LB; PN6-PN64

Rozsah teplôt:

-69℃~825℃（závisí od dizajnu a materiál)

Ukončiť pripojenia:

Príruba; Tupý zvar; oblátka; Lug-wafer

Materiály tela:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Materiály disku:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Tesniaci materiál:

420/304/316+Grafit; PTFE; 304+STL; 316+STL

Materiály sedadla:

Integrálne; 304/316/STL prekrytie.

Materiály stonky:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4 PH;

Dizajn a výroba štandard:

API 609

Štandardná osobná komunikácia:

EN558-1

Štandard koncového pripojenia:

ASME B16.4

Test a kontrola štandard:

API 598

Vlastnosti

■ Nulový únik

■ Viacvrstvové tesnenie

■ Dizajn trojitého excentrického disku

■ Obojsmerné (voliteľné)

■ Dizajn stonky proti vyfúknutiu

■ K dispozícii je kov na kov

■ Veľký priemer

Čo je to trojitý škrtiaci ventil:

Trojitý posuvný škrtiaci ventil dostal svoje meno podľa troch excentricity na dizajne tesnenia. Na rozdiel od tradičných klapiek, ktoré majú iba jednoduchý rotačný kotúč na uzavretie. Trojnásobne posunutý škrtiaci ventil obsahoval tri excentricity na lineárne uzatvorenie ventilu až do úplného uzavretia. Rozdiel medzi stredovou klapkou a trojitou presadenou klapkou spočíva v spôsobe dosiahnutia tesnenia. Stredová škrtiaca klapka dosahuje utesnenie prostredníctvom stlačenia tesniacich plôch, zatiaľ čo škrtiaca klapka s trojitým posunutím dosahuje utesnenie prostredníctvom kontaktu medzi povrchmi. To je to, čo nazývame rozdiel medzi tesnením linky a tesnením tváre. Preto bude životnosť trojnásobného posunutého škrtiaceho ventilu lepšia ako u tradičného koncentrického škrtiaceho ventilu.

Aké sú tri excentricity na trojnásobnom posunutom klapke:

Prvá excentricita je hriadeľ ventilu je umiestnený odsadene od stredovej osi tela ventilu. Druhá excentricita je hriadeľ ventilu je umiestnený mierne mimo kolmej osi k rovine sedla ventilu. Tretia excentricita je tesniaca plocha disku. je navrhnutý v kónickom tvare, ktorý umožňuje kotúču úplne sa odpojiť od sedla ventilu bez akéhokoľvek trenia.

Prečo si vybrať ventily LYV®️:

Vyrábame trojité posunuté klapky už viac ako 30 rokov. Dielňa má rozlohu 13 000 metrov štvorcových a vlastní viac ako 50 pokročilých CNC strojov. Naši inžinieri a produkčný tím sa postarajú o to, aby bola vaša objednávka doručená vo vysokej kvalite a najrýchlejšie. Staráme sa aj o dopravu ventilov. Ventily sa obalia bublinkovými vreckami alebo papierom, aby sa zabezpečilo, že sa farba nepoškodí. Ventil sme tiež upevnili preglejkovou tyčou po vložení ventilu do krabice. Preglejkové puzdro bude natreté potrebným označením, aby sa zabezpečilo, že sa ventil počas prepravy nepoškodí.
